TCS:La solution vidéo

» La solution vidéo «

Désormais on peut voir
Comme avec les autres installations TCS, seuls 3 éléments nécessaires au fonctionnement, soit:

1. Platine d’appel avec caméra CCD
2. Moniteur audio/vidéo
3. Boîtier d’alimentation et de commande

aménagent un accès surveillé à votre résidence ou appartement. D’autres éléments TCS permettront comme toujours avec la technologie :BUS, le transport des informations telles que la voix, les commandes ...

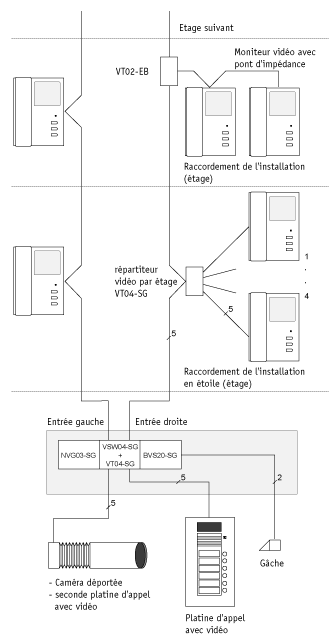

De plus importantes installations gérées par zones peuvent être envisagées avec des séparateurs et des multiplexeurs de signal vidéo et plusieurs boîtiers d’alimentation et de commande.

D’autres composants :BUS tels que des moniteurs ou caméras à inégrer sont également disponibles.

Les points forts

Seulement 5 fils, avec une paire torsadée pour le signal vidéo (adaptation COAX possible)
Jusqu’à 16 caméras ou platines d’appel équipées
2 moniteurs peuvent être activés en parallèle
Combinaison éléments audio seul et vidéo possible

VMS20-WS Moniteur vidéo standard

Moniteur audio/vidéo prévu pour montage mural avec écran 4,28’’ (Diagonale 10,5 cm, restitution N/B)
Réglage luminosité
Sélection de 6 tonalités selon l’origine de l’appel – niveau sonnerie réglable
Secret d’écoute et arrêt automatique liaison après 2mn
Suppression possible de la sonnerie avec indicateur d’appel
Touches distinctes commande gâche, éclairage et sélection provenance de l’image
Signal vidéo symétrique 1 Vcc avec adaptateur intégré
Dimensions externes : 220 mm x 205 mm x 60 mm
Température de fonctionnement de 0 °C à 40 °C
Coloris : blanc laqué

VKA10/1-GH Caméra N/B déportée

Montage simple avec module équipé complet
Capteur CCD échantillonnage 1/3"
Environ 290.000 pixels - (H)500 x (V)582
Objectif F 2,0; Focale 3,6 mm
Résolution horizontale 380 lignes
Signal vidéo symétrique 1 Vcc en sortie (:BUS)
Sensibilité 0,1 Lux
Alimentation 12 VDC (10-15 VDC)
Température de fonctionnement de -10 °C à +45 °C
Dimensions externes: Diamètre 55 mm, Longueur 210 mm

VKM10-EB Caméra N/B à intégrer

Capteur CCD N/B prévu pour l’intégration dans des plaques de façade existantes fourni avec électronique pour raccordement direct sur installations :BUS. Jusqu’à 16 modules de ce type peuvent être connectés au :BUS vidéo.

Technologie CCD (537 x 505)
Objectif F 2,0; Focale 3,6 mm
Résolution horizontale 420 lignes
Signal vidéo symétrique 1 Vcc en sortie (:BUS)
Sensibilité 0,2 Lux
Température de fonctionnement de -20 °C à +50 °C
Hauteur conseillée 1,6 m

VKR10-WS Plaque de montage pour caméra à intégrer

Habillage pour montage des modules CCD type VKM10-EB.

Série VPES/VPDS Platines d’appel vidéo en saillie

Platines d’appel identiques à la série PES/PDS:

Raccordable au :BUS vidéo
Capteur CCD intégré (537 x 505)
Objectif F 2,0; Focale 3,6 mm
Résolution horizontale 420 lignes
Signal vidéo symétrique 1 Vcc en sortie (:BUS)
Sensibilité 0,2 Lux
Température de fonctionnement de -20 °C à +50 °C
Hauteur conseillée 1,6 m

Signaler votre besoin pour des fabrications Personnalisées (gravures, nombre de touches d’appel, habillage avec canon PTT, lecteur VIGIK …).

Série VPUK Platines d’appel vidéo à encastrer

Platines d’appel identiques à la série PUK avec les fonctionnalités vidéo de la série VPES/VPDS.

Signaler votre besoin pour des fabrications Personnalisées (gravures, nombre de touches d’appel, habillage avec canon PTT, lecteur VIGIK …)
