En combinant les 3 éléments de base d’une installation - platine d’appel, boîtier d’alimentation et de commande et combiné intérieur, vous pouvez concevoir et réaliser rapidement votre environnement interphone.
De plus, des modules complémentaires offrent l’interconnexion avec d’autres installations, tels des relais d’information et de commande ou une interface réseau téléphonique TKIxx-SG.
La modularité du système de communication TCS s’adapte au pavillon ou la résidence autant qu’à la gestion centralisée des appels pour une officine, un cabinet médical, une loge concierge …. Vous serez agréablement surpris par la simplicité de conception et de réalisation de votre installation. |
|
|
| Alimentation et raccordement |  |
| Prendre garde pour une installation avec des éléments TCS aux précautions de sécurité concernant les installations déportées soit : | - Séparation des parties courant fort et courant faible
- Eloignement de plus de 10 cm de la source puissance
- Utilisation de section suffisantes selon les distances (0,8 mm si > 200m)
- Recommandations sur l’utilisation de câblages existants
Les distances de raccordement entre eux des éléments :BUS considèrent les limitations suivantes selon leur fonctionnalité : | - L’impédance totale de la boucle :BUS ne doit pas dépasser 20 Ω, voir Table
- Dans le cas où la longueur totale de la boucle :BUS dépasse > 20 Ω, ‘doubler’ les sections de câble voir Câblage
- Utilisation de câbles ‘blindés’: relier les gaines entre elles avec la borne (b) du boîtier d’alimentation et de commande de l’installation
- Organiser le câblage en forme ‘étoilée’ par zone
- Organiser le câblage en forme ‘étoilée’ par zone
- Le éléments platines d’appel (à 64) et les combinés restent sans polarité sur le :BUS (a/b) dans la même zone.
Il est conseillé d’utiliser une source d’alimentation ‚puissance’ P complémentaire pour les environnements complexes. |
|
Prendre également garde aux normes de sécurité en vigueur pour la manipulation d’éléments raccordés au secteur. |
|
Les paramètres de configuration de votre installation (affectation des touches d’appel par ex.)est mémorisé sur un module EEPROM situé sur la platine (PET, TCU2, TCKE). Ainsi l’échange du boîtier d’alimentation et de commande de l’installation ne nécessitera pas de nouveau paramétrage. De même lors du remplacement de la platine d’appel (PET, TCU2, TCKE), les paramètres existants seront transportés par simple interversion du module EEPROM.
Il est fortement conseillé de conserver un feuillet indiquant les différents paramètres de votre installation.
Un tableau est fourni dans ce but avec la livraison des platines (PET, TCU2, TCKE). |
|
|
| Gâches |  |
Les gâches communes 8-12 VAC consommant jusqu’à max. 800 mA sont raccordables directement en sortie du boîtier BVS20-SG. S’assurer d’une impédance > 6 Ω.
En cas d’utilisation d’un boîtier BVS100-SG, la sortie relayée n’est pas alimentée et un transformateur séparé délivrant l’alimentation pour la gâche devra être utilisé.
Si plusieurs commandes de gâche sont nécessaires, préférer les relais à intégrer ou déportés type TOER1-EB ou TOER2-EB. |
|
| Commande éclairage |  |
Un contact en sortie – libre de potentiel – est disponible sur les boîtiers d’alimentation et de commande.
La charge supportée est max. 24 V DC/1 A. Une minuterie TZ1-SG est proposée. |
|
| Carillons complémentaires |  |
| Les modules Carillons TC20L-RW et TC20LS-RW sont proposés. D’autres éléments associés à des relais type TRE1-EB ou TRE2-EB (commandés par un contact libre de potentiel) peuvent également être envisagées. |
|
| Relais d’information et de commande |  |
| Ils permettent l’interconnexion avec des installations externes telles que système d’alarme, détecteurs de mouvement, ... Voir Autres produits. |
|
| Raccordement au réseau téléphonique |  |
Les modules interface de type TKI01(05,10)-SG permettent le raccordement direct sur le réseau téléphonique.
La sortie analogique de votre liaison réseau est utilisée ainsi qu’un combiné équipé de sélection à fréquence (MFV) pour l’affectation des reports. |
|
| Configuration globale de l’installation |  |
Chaque touche de la platine d’appel peut enregistrer jusqu’à 2 affectations :BUS (combinés, relais, reports ...) et les paramètres sont mémorisés sur la carte EEPROM du module.
Note : Pour les platines d’appel type PAKxx-yy et extensions de touches TCKE-02 seulement 1 numéro.
Suivre les indications de la platine d’appel concernée.
Le terminal de service et de maintenance TCSK-01 facilite le paramétrage. |
|
|
| Impédance de boucle |  |
| | Impédance de boucle |
| 0,6 mm | 0,8 mm |
| Longueur en m | Impédance calculée enΩ |
| 10 | 1,22 | 0,69 |
| 20 | 2,45 | 1,38 |
| 30 | 3,67 | 2,07 |
| 40 | 4,90 | 2,76 | | 50 | 6,12 | 3,44 |
| 60 | 7,35 | 4,13 | | 70 | 8,57 | 4,82 |
| 80 | 9,80 | 5,51 |
| 90 | 11,02 | 6,20 |
| 100 | 12,24 | 6,89 |
| 150 | 18,37 | 10,33 |
| 200 | 24,49 | 13,78 |
| 250 | 30,61 | 17,22 |
| 300 | 36,73 | 20,66 |
|
|

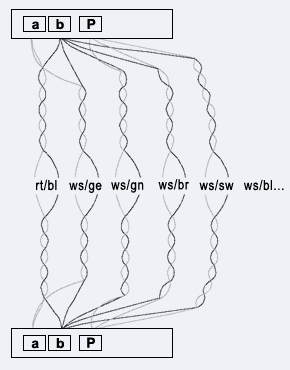

| Câblage et ‚doublage’ des paires |  |
|
|
|
 |
|
