| Le HP/MICRO à intégrer et les modules extensions de touches |  |
Le module HP/MICRO à intégrer est prévu pour le montage dans des plaques frontales existantes ou des rangées de boîtes aux lettres par exemple.
Le microphone peut être déplacé jusqu’à 25 cm en conservant sa qualité d’émission et permet ainsi d’adapter le module à un environnement spécifique. Un module d’extension de touches (à 32) de type TCKE-02 peut se raccorder sur l’élément TCU2 via un connecteur dédié. |  |
|
|
| Haut parleur/Microphone à intégrer standard TCU2-GH | |
 | - Réglage du niveau sonore haut-parleur
- Eloignement du microphone jusqu’à 25 cm
- Bornier de raccordement jusqu’à 16 touches d’appel
- Mémorisation possible de 2 correspondants par touche
- Utilisation libre touche dédiée Eclairage
- Extension de touches d’appel par TCKE-02
- Protection de l’électronique contre foudre et parasites externes
- Retour de tonalité d’acquittement appel
- Dimensions externes: 109 mm x 80 mm x 25 mm
|
|
|
| Extension jusqu’à 32 touches d’appel TCKE-02 | |
- Mémorisation d’un correspondant par touche
- Raccordement possible en cascade de plusieurs modules type TCKE-02 (à 208 touches)
- Protection de l’électronique contre foudre et parasites externes
- Dimensions externes: 104 mm x 80 mm x 25 mm
|  |
|
|
 |  |  | | Câble de liaison TCKE-02 / TCU2-GH | | Installation et montage

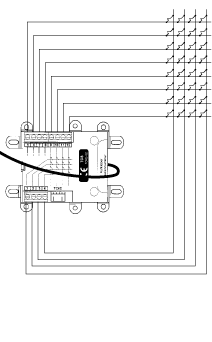

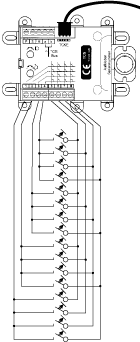

Schéma de raccordement avec:
16 touches d’appel sur TCU2-GH
32 touches d’appel sur TCKE-02
Possibilité autres TCKE-02
montés en cascade. |
|
|
|
