| Les platines d’appel en saillie série Profi-Economic PES |
 |
 | Des platines d’appel et des extensions de touches en saillie
Habillage en Aluminium profilé de 20 mm en saillie et jusqu’à 7 mm d’épaisseur.
La ligne Design avec les platines seules type PES.., utilisables en combinaison avec les modules d’extension de touches d’appel type PET.. offrent un nombre de combinaisons à souhait. |
|
|
| Astuce de fermeture! | |

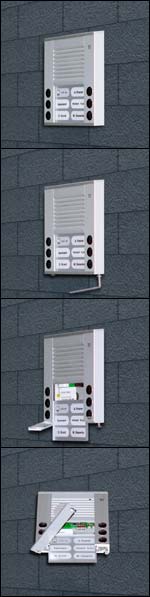

| Conçu avec un verrouillage complet étanche. Les vis de fixation sont hors du champ. Afin de permettre l’accès à la partie électronique et à la modification des plaquettes nominatives, le verre protecteur coulisse facilement par le bas. |  |
|
Références
PES04-xx
PES06-xx
PES08-xx
PES10-xx
PES12-xx
PES14-xx
PES16-xx
PES18-xx
PES20-xx
PET12-xx
PET14-xx
PET16-xx
PET18-xx
PET20-xx
PET22-xx
PET24-xx
PET26-xx
PET28-xx
| Légende
PES
Platine d’appel 2 rangées ligne Profi-Economic avec HP/MICRO intégré
PET
Extension de touches d’appel 2 rangées pour ligne Profi-Economic
04 ... 28
Nombre de touches d’appel
xx
EN: Aluminium anodisé
EB: Aluminium anodisé couleur bronze
WS: blanc laqué, RAL 9010 |
|
|
| Les points forts de la série PES | |
- Touches d’appel pré-câblées affleurantes sur 2 rangées
- Metallklingelknöpfe mit vergoldeten und wartungsfreien Tastenkontakten
- Eclairage platine par LED
- Plaque nominative en polycarbonate type MACROLON® de 5 mm d’épaisseur
- Façade protection 41 mm x 15 mm
- Configuration possible d’une touche ‚Eclairage’
- Renvoi d’une tonalité d’acquittementd’appel à l’intervenant
- Montage aisé et fiable
- Température de fonctionnement de -20 °C à +50 °C
|  |
|
|
| Combinaisons | |
|
 | |
 | | | PES04-xx | PET12-xx | | 128 mm x 135 mm x 20 mm |
 | |
 |
| PES06-xx | PET14-xx | | 147 mm x 135 mm x 20 mm |
 | |
 | | PES08-xx | PET16-xx | | 166 mm x 135 mm x 20 mm |
 | |
 |
| PES10-xx | PET18-xx | | 185 mm x 135 mm x 20 mm |
 | |
 | | PES12-xx | PET20-xx | | 204 mm x 135 mm x 20 mm |
 | |
 |
| PES14-xx | PET22-xx | | 223 mm x 135 mm x 20 mm |
 | |
 | | PES16-xx | PET24-xx | | 242 mm x 135 mm x 20 mm |
 | |
 |
| PES18-xx | PET26-xx | | 261 mm x 135 mm x 20 mm |
 | |
 | | PES20-xx | PET28-xx | | 280 mm x 135 mm x 20 mm |
|
|
| Combinaison des platines d’appel type PES avec ... | - Microphone / HP intégré et raccordement aisé sur le TCS:BUS
- Excellente qualité d’écoute avec niveau microphone et haut parleur ajustables
- Prévu pour d’éventuelles extensions de touches
| | ... des tableaux d’extensions de touches type PET | - Touches d’appel pré-câblées
- Raccordement direct sur des platines type PES
- Raccordement complémentaire éventuel d’autres extensions
|
|
|
|
Exemples de combinaisons
platines d’appel PES et PET | |
|
 | | | 147 mm x 270 mm x 20 mm |
 | | 242 mm x 270 mm x 20 mm |
 | | 147 mm x 405 mm x 20 mm |
 | | 223 mm x 405 mm x 20 mm |
 | | 280 mm x 405 mm x 20 mm |
|
|
Personnalisation
Des platines d’appel type PES/PDS peuvent être proposées avec un habillage à votre convenance. Utiliser l’option menu Personnalisées. | Eclairage
Toute touche d’appel non configurée sur l’installation active par défaut la commande :BUS ‚Eclairage’ et peut ainsi être utilisée à cette fin. | Recommandations
Préférer une platine d’appel avec des touches de réserve pouvant être utilisées pour des fonctionnalités annexes (portail complémentaire...) |
|
|
